1、明确建模目标，审图，图纸归类

已完

成进度

预计完

成时间

实际完

成时间

 签名

主要任务

1、（1）明确建模目标，按应用程度对模型的精度可以按等级划分。

2、举行小组会议（土建组，机电组参与），熟悉图纸，分析图纸的难点，汇总讨论解决。

3、建立统一的材质库（材质土建组和动画组协商制定），规范构件的命名。

4、确定标高轴网（统一建筑，结构标高，只使用其中一种）。

5、制作建模所需的族，（门窗族，预埋件等）做成单独的族库供大家使用（对于前期暂时无法制作的族后期进行补充）。

2、REVIT建模

已完

成进度

预计完

成时间

实际完

成时间

签名

主要任务

1、建立中心文件，新建本地文件。

2、划分工作集（两种），分配任务。

（1）按照区域划分

（2）按照结构划分

（3）统一工作集的使用方法、隐藏方式等

3、按照结构划分确定绘制顺序：

（1）结构柱（使用结构柱不要与建筑柱混用，如有异形柱，做族的时候尽量使用revit自带构件，否则广联达不好识别）

（2）剪力墙、梁、板（注意搭接顺序、与重叠的处理）

4、建立结构，建筑模型（同时将模型供机电组链接使用）

注意点：

（1）外墙的面层要包梁、柱。个别梁、柱外包不到的，用墙体创建表层单独绘制，注意墙体的命名符合广联达识别要求。

（2）在建立模型的过程中及时进行碰撞检查解决碰撞问题（对于重叠问题，要一层一层的解决），如果发现图纸错误或者建模难点、疑点及时做好记录，并做错误报告。

（3）在建模的过程中经常举行阶段性的小组会议，汇总每个组员在建模过程中遇到的问题，相互检查。

（4）绘制防火的平面视图，

（5）绘制防水节点详图，

5、建筑，结构模型完成，归纳总结错误报告。

6、组织人员进行收尾工作，对模型进行整体的检查——查漏补缺。

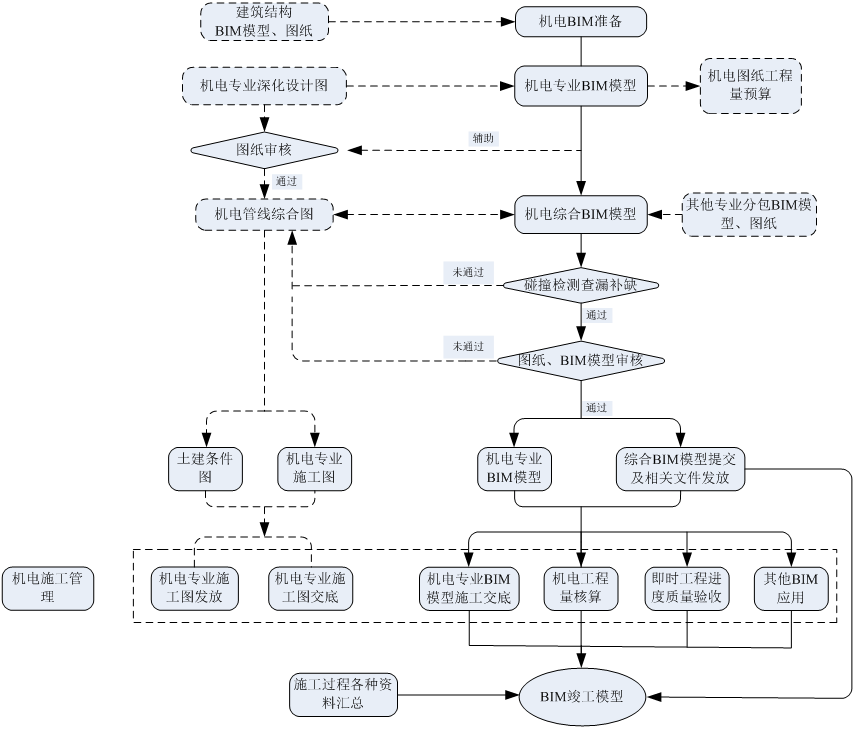

7、（1）将模型提交给机电组（管道布置，碰撞检查）和动画组（施工模拟动画）。

   （2） 将模型交予广联达5D进行算量以及信息的整合。

3、装修建模

已完

成进度

预计完

成时间

实际完

成时间

签名

主要任务

1、熟悉装修图纸，审图要点：

（1）设计说明
（2）平面开线图
（3）平面布置图
（4）地面铺装图
（5）详图索引位置是否与节点大样图相符

2、举行小组会议，统一做法。（按模型需要决定是否建筑、结构模型分离）

注意点：

（1）外墙有面层，画建筑墙体的时候处理，复制构件，添加面层。

（2）楼地面根据房间各装修做法，进行面层处理。

（4）注意门洞处的地面处理。

3、划分工作集，分配任务。

（1）按照区域划分

（2）按照构件划分

4、装修建模

（1）按建筑材料做法表进行装修建模

（2）对需要展示的区域进行家具等的布置

5、装修模型完成

（1）将模型导入NW预览模型效果，对不足处进行调整，以期达到最好的效果。

（2）制作NW动画。

6、将模型交予广联达5D进行算量及信息整合，并进行施工模拟关联。

4、节点汇总

已完

成进度

预计完

成时间

实际完

成时间

签名

主要任务

1、钢结构

2、钢筋节点

3、临边洞口防护

4、预制构件加工图

5、脚手架

6、模板

7、场地

8、屋面

9、预留孔洞
